文章出處：河南振翔耐火材料有限公司 │ 發表時間：2023-03-30
01.前言概述
高鋁磚主要由鋁土礦熟料等材料制成，經高溫混合、成型、干燥、燒結。高鋁磚的氧化鋁含量因比例而異。一般含量穩定在48%-80%，氧化鋁含量可達90%，耐火溫度可達到1770℃。
02.高鋁磚三個級別
一級高鋁磚：AL2O3含量大于75%；
二級高鋁磚：AL2O3含量65%~70%；
三級高鋁磚：AL2O3含量55%~60%；
03.原材料的組成
采用高鋁礦石先選礦提純，再經過豎窯或回轉窯高溫煅燒，形成高鋁礬土熟料，需要達到一定的氣孔率，吸水率與體積密度，經過分級挑選后,鋁含量達到55%以上才能用做高鋁磚的原材料。
04.鋁礬土原料處理流程
1、破碎 ；
2、篩分；
3、顆粒料分級和除鐵；
4、同級別熟料分級備用；
05.高鋁磚原料采購標準
Sk35/48%高鋁磚：原料采用60%高鋁礬土熟料，鐵含量3.0%以內；
Sk36/55%高鋁磚：原料采用65%高鋁礬土熟料，鐵含量2.5%以內；
Sk37/65%高鋁磚：原料采用75%高鋁礬土熟料，鐵含量2.2%以內；
Sk38/75%高鋁磚：原料采用85%高鋁礬土熟料，鐵含量2.0%以內；
Sk40/80%高鋁磚：原料采用88%高鋁礬土熟料，鐵含量1.5%以內；
06.高鋁磚的加工過程
原料--破碎--混料--成型--干燥--煅燒--成品--檢測--包裝。

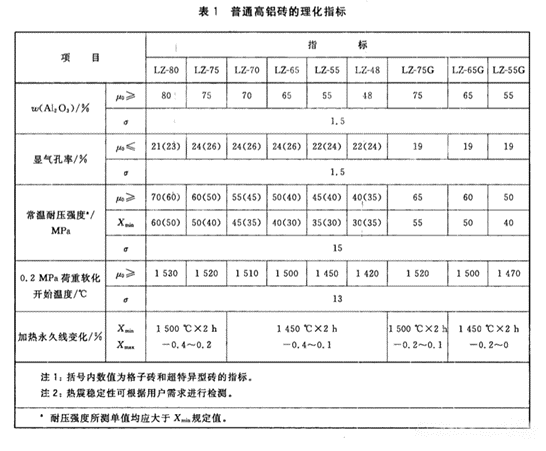

07.高鋁磚的特點
1、耐火度
高鋁磚的耐火度比粘土磚和半硅磚的耐火度都要高，達1750~1790℃，屬于高級耐火材料。
2、荷重軟化溫度
高鋁磚的荷重軟化溫度在 1420~1520°C 。其中AL2O3含量增加，荷軟溫度提高。因為高鋁磚中Al2O3含量高，雜質量少，形成易熔的玻璃相少，所以荷重軟化溫度較高。
3、抗渣性
高鋁磚中Al2O3較多，接近于中性耐火材料，能抵抗酸性渣和堿性渣的侵蝕，由于其中含有SiO2，所以抗堿性渣的能力比抗酸性渣的能力弱些。AL2O3含量增加，雜質減少，抗渣性增強。
08.高鋁磚的應用領域
1、鋼鐵制造業：高爐、熱風爐、電爐、鋼包、中間包、加熱爐、精煉爐、加熱爐、退火爐、沖天爐；
2、有色金屬工業：冶煉爐、精煉爐、反射爐、轉爐；
3、建材行業：水泥窯、玻璃窯、陶瓷窯、石灰窯、窯車、隧道窯；
4、能源與焚燒：焦爐、循環流化床鍋爐、炭素焙燒爐、焚燒爐。
